钢桁架桥

定义:

钢桁梁桥的主梁是由位于多个平面内的钢桁架连接形成整体空间结构,来承受荷载作用的空腹式受弯结构。

钢桁梁桥的分类及构造特点:

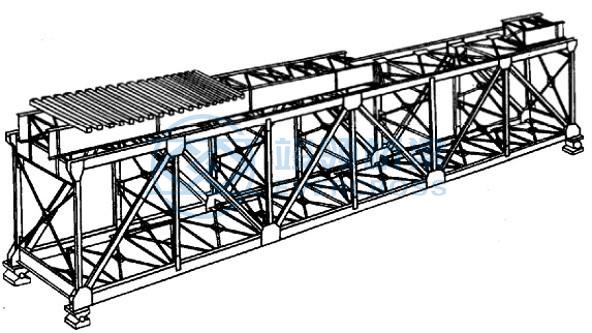

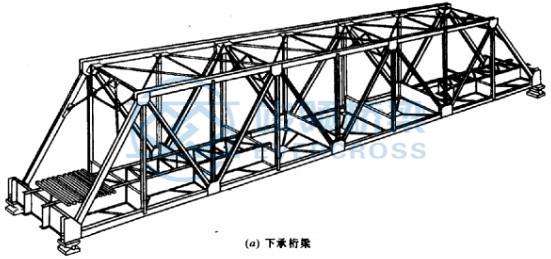

按桥面位置不同分为:上承式钢桁架桥:桥面位于主桁架上部和下承式钢桁架桥:桥面位于主桁架下部

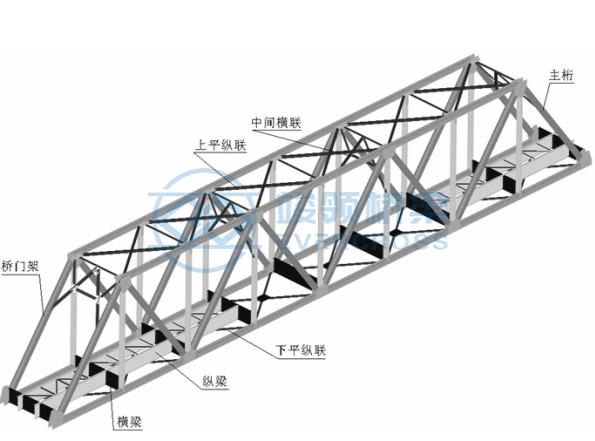

刚桁架梁桥的结构组成:主桁、联结系、桥面系、桥面

(一)主桁

它是主要承重结构,承受竖向荷载。

主桁架由上、下弦杆和腹杆组成。腹杆又分为斜杆和竖杆;

节点分大节点和小节点;

节间距指节点之间的距离。

(二)联结系

1、分类:纵向联结系和横向联结系

2、作用:联结主桁架,使桥跨结构成为稳定的空间结构,能承受各种横向荷载

3、纵向联结系分上部水平纵向联结系和下部水平纵向联结系;主要作用为承受

作用于桥跨结构上的横向水平荷载、横向风力、车上横向摇摆力及离心力。另外

是横向支撑弦杆,减少其平面以外的自由长度。

4、横向联结系分桥门架和中横联;主要作用为是增加钢桁梁的抗扭刚度。适当调节两片主桁或两片纵联的受力不均

(三)桥面系

1、组成:由纵梁、横梁及纵梁之间的联结系

2、传力途径:荷载先作用于纵梁,再由纵梁传至横梁,然后由横梁传至主桁架

节点。

(四)桥面

桥面是供车辆和行人走行的部分。桥面的形式与钢梁桥及结合梁桥相似

主桁架的几何特点

优点:经济、构造简单、利于标准化和便于制造安装

分类:

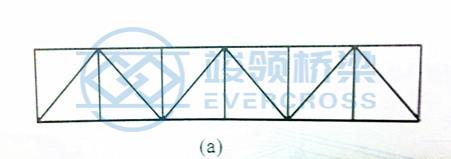

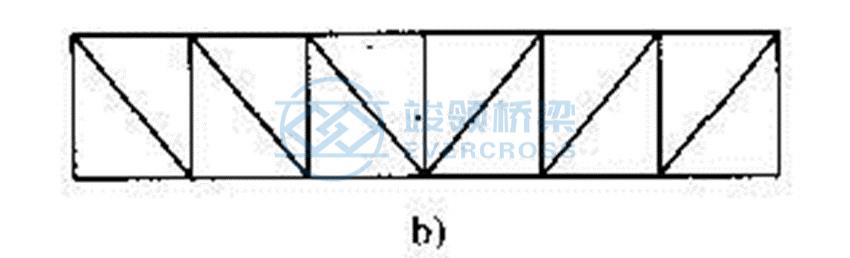

三角形桁架:三角形桁架构造简单,设计定型化,便于安装制造

斜杆形桁架

弦杆规格多

竖杆规格多,内力大

均为大节点

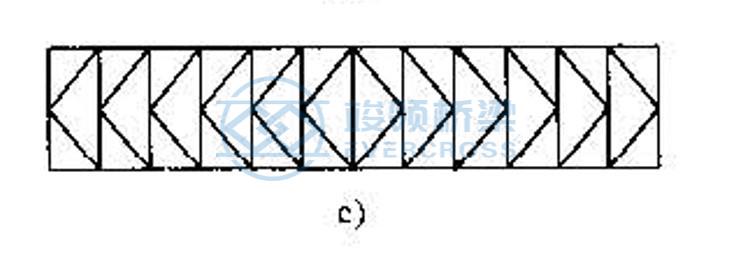

K形桁架

同一节点剪力由两根斜杆承担,斜杆截面小且短

杆件规格多,节点多,节间短,纵横梁及连接多,对于中小跨度时,构造复杂

对于大跨度,杆件短小、轻便、适宜于装拆式桥梁

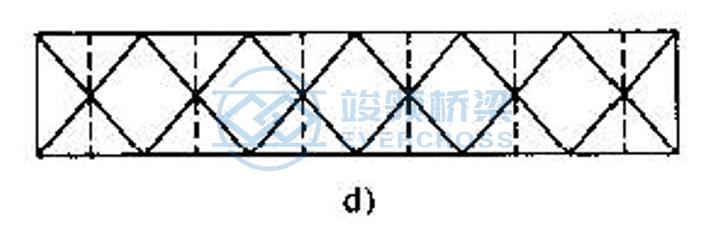

双重腹杆形桁架(菱形或米字形桁架)

同一节间剪力由两根斜杆承担,斜杆截面小且短;

用于大跨度,受压斜杆短,对压屈稳定有利;

斜杆截面小,则节点板上连接栓钉数少,易于节点布置

钢桁架桥的应用:

一般用于跨径不大的城市桥或公路高架桥和立交桥

钢筋混凝土:中、小跨径

预应力钢筋混凝土:大跨度

直腿刚架(门式)和斜腿刚架:中、小跨径

T形刚构、连续刚构:大跨度

钢桁梁桥的特点:

钢桁梁桥综合了钢材和桁架结构的特点:

(1)跨越能力大。由于钢材强度大,在相同的承载能力条件下,与混凝土桥梁相比,钢桥构件的截面较小,所以钢桥自重轻,加大桥梁的跨越能力。

(2)易于修复和更换。

(3)钢桁梁的杆件和节点较多,构造较为复杂,制造较为费工。

(4)钢材易锈蚀,需要定期检查和维护,故养护费用高。

(5)造价较高。

(6)抗压能力强,整体性好。
