钢板梁桥

钢板梁桥

1、定义：

钢板梁桥是指由钢板焊接、栓接或铆接，形成实腹式钢梁作为主要承重结构的桥梁，截面多为工字型。

2、类型：

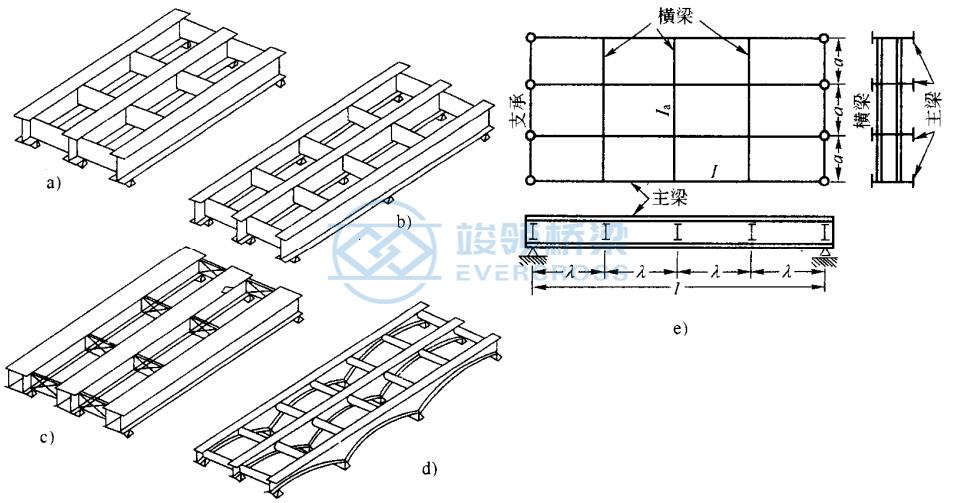

钢板梁桥的分类

1.从行车方式分：上承式板梁和下承式板梁；

从连接方式 ：铆接板梁、全焊板梁和栓焊板梁。

应用范围：铁路钢板梁和公路钢板梁

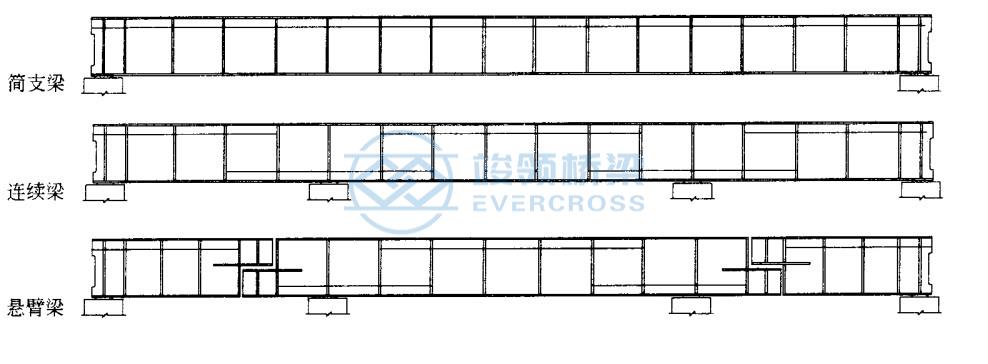

简支钢板梁桥的经济跨径一般在40m以下, 连续钢板梁桥的经济跨径可以达到60m

按桥面位置不同

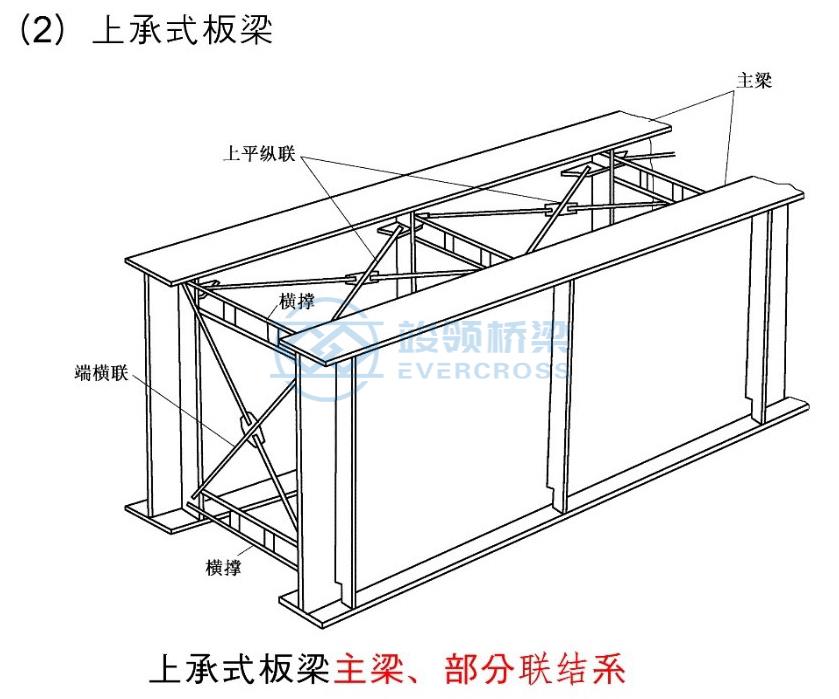

（1）上承式钢板梁桥

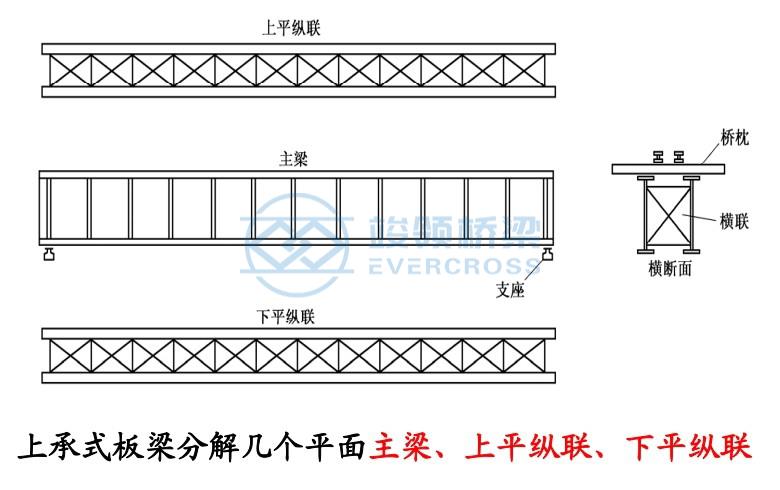

1.上承式板梁组成

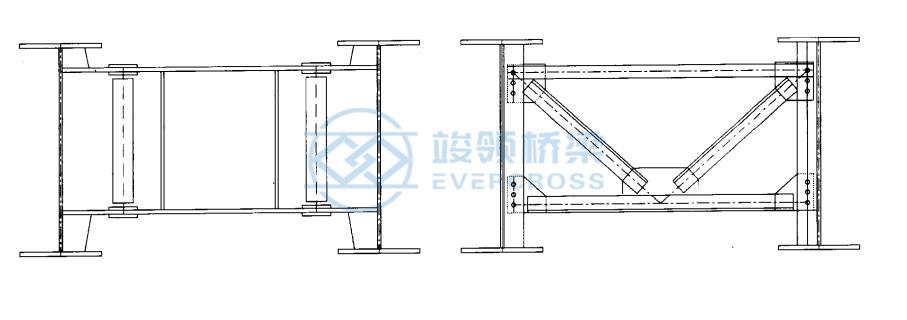

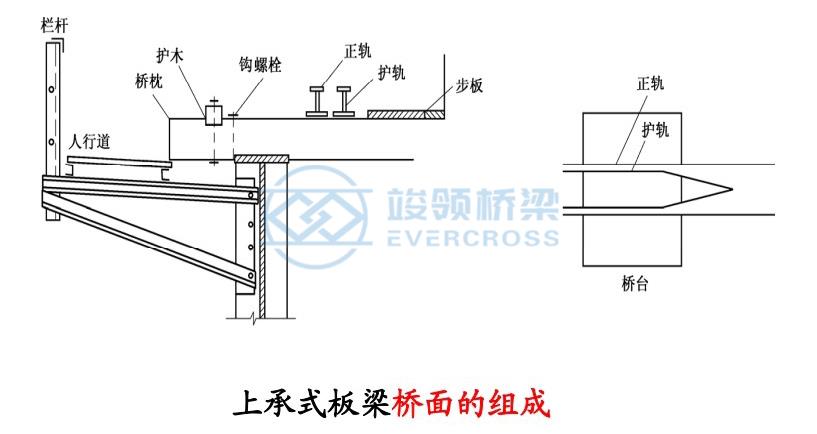

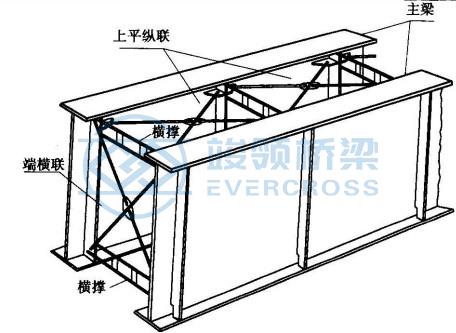

承重结构（主梁）、桥面、联接系、 支座 ；没有道桥结构（桥面系）。 其中： 承重结构（主梁）：两片工字钢组成； 桥面：桥枕、正轨、护轨、护木、钩螺栓组成； 联接系：上平纵联、下平纵联、横联、横撑组成。

上承式钢板梁桥上部结构主要有

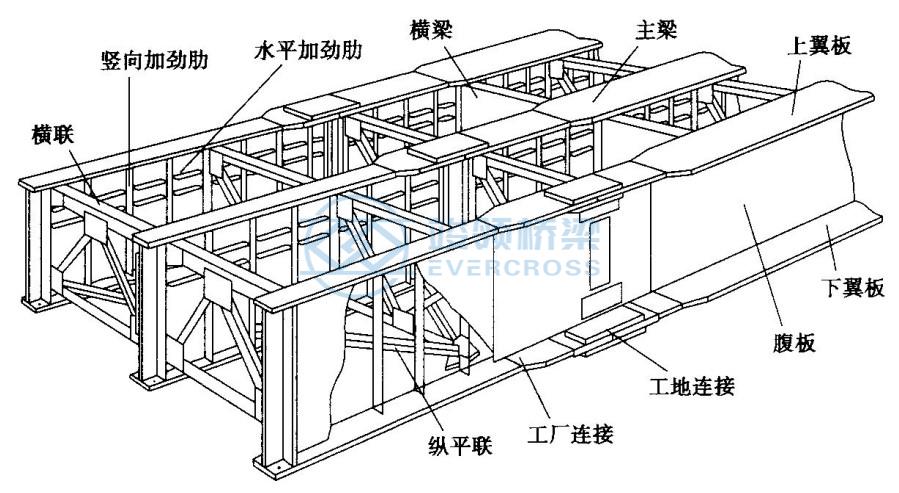

主梁、联结系、桥面、支座、桥面位于主梁上翼缘、纵向联结系、桥面系

主要承重结构，由两片钢板梁组成，主要承受竖向荷载。

跨度较小，可用等截面梁，跨度较大时，可采用变截面梁。

同时设置竖向加劲肋和水平加劲肋，以保证腹板的局部稳定性。

梁端的竖向加劲肋称为端加劲肋，它传递梁端反力。

上承式板梁桥特点及适用范围

构造简单、省钢、可整孔运送、整孔架设，常用于小跨度

（2）下承式钢板梁桥

     下承式板梁组成

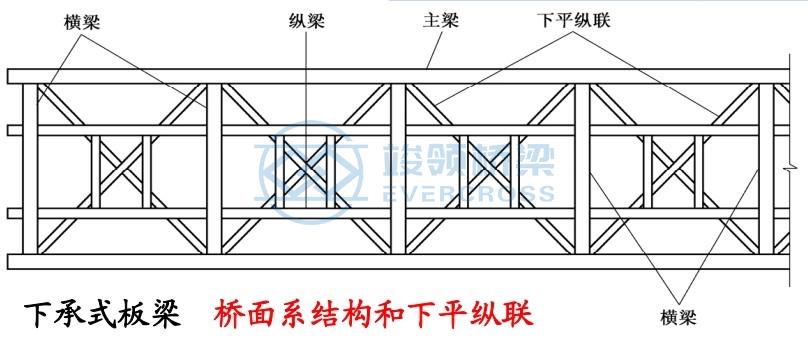

下承式板梁包括：承重结构（主梁）、桥面、联接系、桥面系、支座。 承重结构（主梁）：两片工字钢组成，标准设计两主梁的中心距为5.4m；构造同上承式板梁； 桥面：桥枕、正轨、护 轨、护木、钩螺栓组成，构造同上承式板梁；

桥面位于主梁下翼缘

下承式板梁桥特点及适用范围

特点：与上承式钢板梁桥相比，增加了桥面系，制造费料、费工；桥宽大，无法整孔运送，增加了装运与架桥的工作量。

适用范围：适用于线路标高不宜提高，桥下又要求一定净空即建筑高度受限的情况。

3、特点：

钢桥的基本特点：

① 构件特别适合用工业化方法来制造，便于运输，工地的安装速度也快，因而钢桥的施工工期较短；

② 钢桥在受到破坏后，易于修复和更换；

③ 耐候性差、易锈蚀，铁路钢桥采用明桥面时噪声大，维护费用高。

钢板梁桥的优缺点：

钢板梁桥的优点是构造简单、制作容易，可整孔运输，安装、维修和养护方便。当跨度小于40m时，钢板梁桥比钢桁梁桥经济，但是与钢筋混凝土梁或预应力钢筋混凝土梁相比，钢板梁造价高。因此，只有在工期要求紧，场地受到限制的情况下才可考虑采用钢板梁桥。
