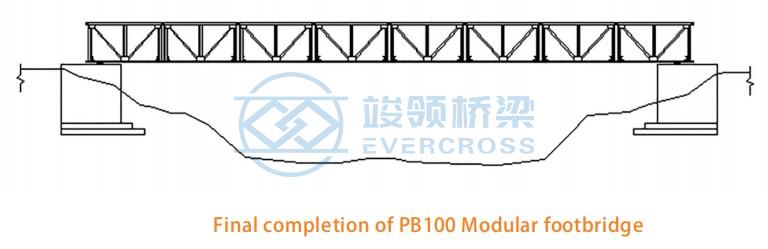

模块化人行桥

PB 100模块化人行桥是一种轻型人行便桥，它是一种装配式钢桥：由主要受力构件贝雷架、次要受力构件钢横梁、桥面板以及其他相关支撑构件及连接螺栓、销钉拼装而成；具有结构简单、预制组件标准化、成本可控、只需依靠人力及小型机械进行施工，施工速度快等优点。

PB 100模块化人行桥适用范围

无止贝雷桥可作为人行联通便桥适用于各类农村地区、山区。

无止贝雷桥作为农村便桥，原则上仅为人及常见农用牲畜提供通行，不适用于机动车及各类农用机械通过。

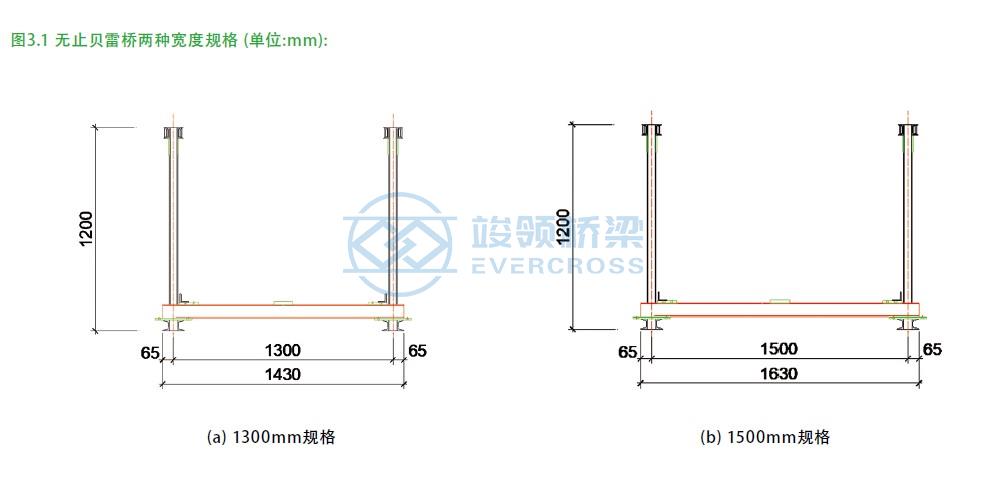

如图3.1，后者宽度规格更适用有牲畜通行需求的地区。无止贝雷桥净宽原则上不宜大于1500mm，以防止机动车、农用机械的违规上桥使用行为，做出超越它安全的荷载情况。

PB 100模块化人行桥的优势：

轻型化设计：

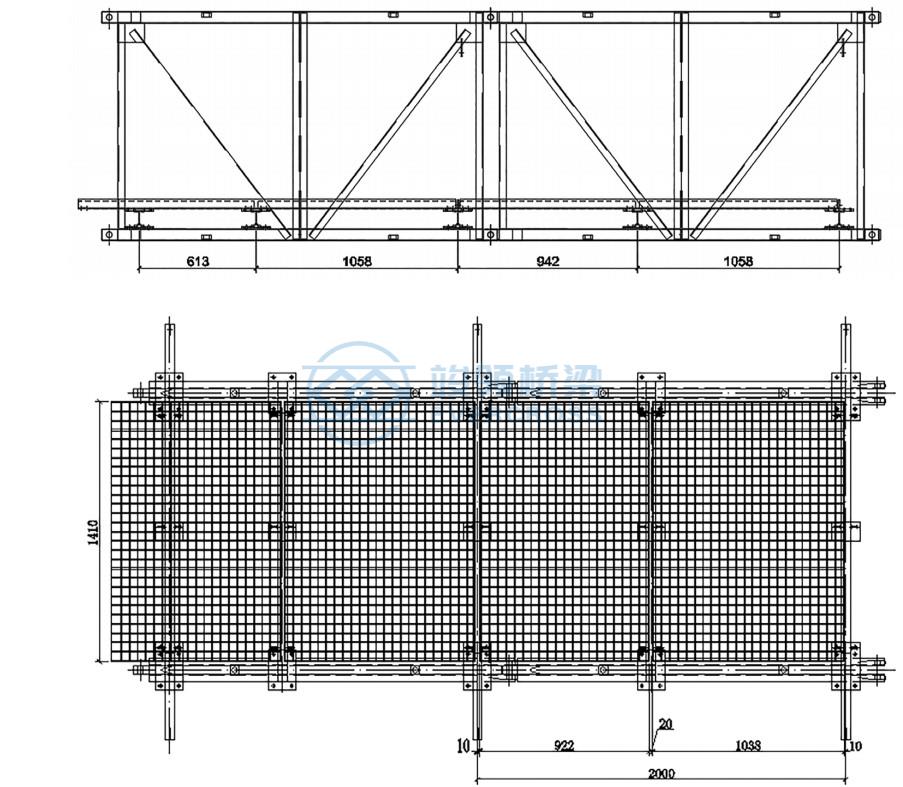

PB 100模块化人行桥的设计以标准贝雷片结构构造为基础，设计单一贝雷片最重不多于120公斤，长度2米。重量减轻的同时可降低桥梁造价及消耗资源，使得PB 100模块化人行桥的建设具有经济性及可持续性。

运输方便：

PB 100模块化人行桥项目的桥点多位处山区，道路崎岖，运输条件差，一般需人力将工具材料等二次运输到桥位所在地。PB 100模块化人行桥组件可散装运输、现场拼装，同时，贝雷片重量减小，便于人力二次搬运。

施工难度适中：

PB 100模块化人行桥的主要组件都经过了简约、轻量和标准化，主要是避免要使用重型施工机械，这样降低了专业技术的要求，志愿者参与施工程度得以提高并充分显现PB 100模块化人行桥活动的价值。

耐久性好：

PB 100模块化人行桥构件均采用开口型材，避免雨水、灰尘等积累，提高结构耐久性。通过整体结构镀锌的方法，构件进一步提高结构耐久性，同时避免使用一般防腐蚀防锈油漆对河水带来污染。

跨越能力强：

PB 100模块化人行桥相对比无止网箱便桥跨越能力大，可减少桥墩数量，避免河道开挖，减少桥墩对河道的挤压，保护桥点地貌。

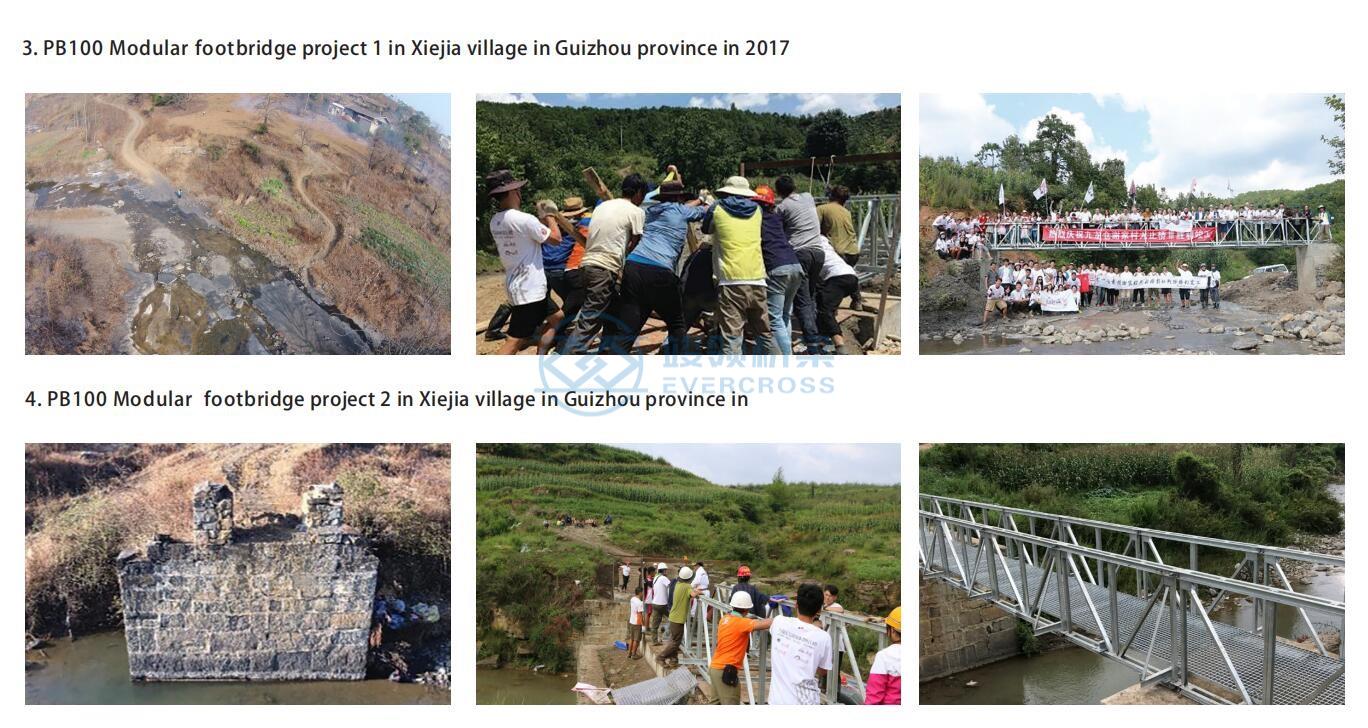

模块化人行桥施工现场
