横梁夹具

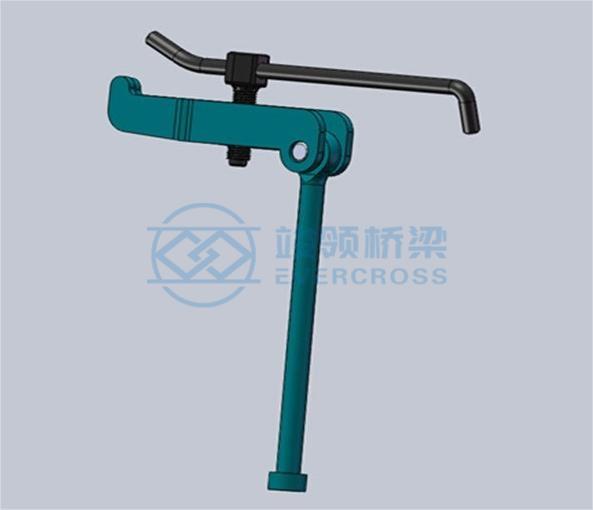

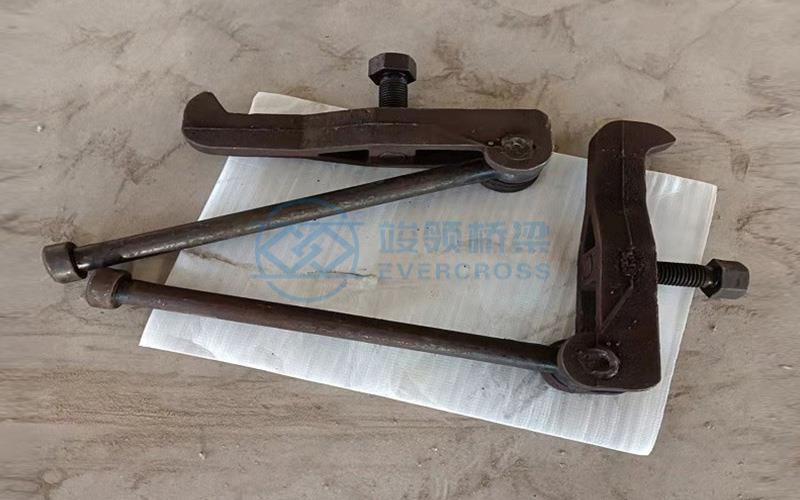

横梁夹具由拉杆、悬梁和支承杆3部分组成；用于固定横梁。拉杆端部有一凸头，安装时将拉杆凸头扣入横梁垫板缺口内，悬梁的一端勾在桁架竖杆的长方孔上，再用把杆（或扳手）转动支承杆，使其压紧固定横梁。横梁夹具不能承受很大的向上荷载，因此，当横梁用夹具夹住时，禁止用千斤顶在横梁下顶起。

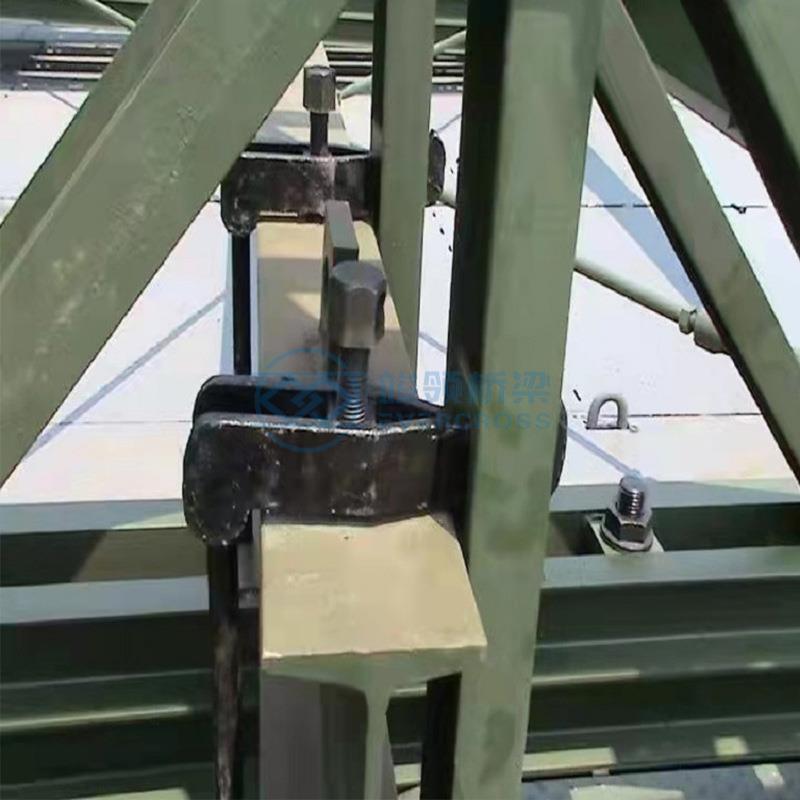

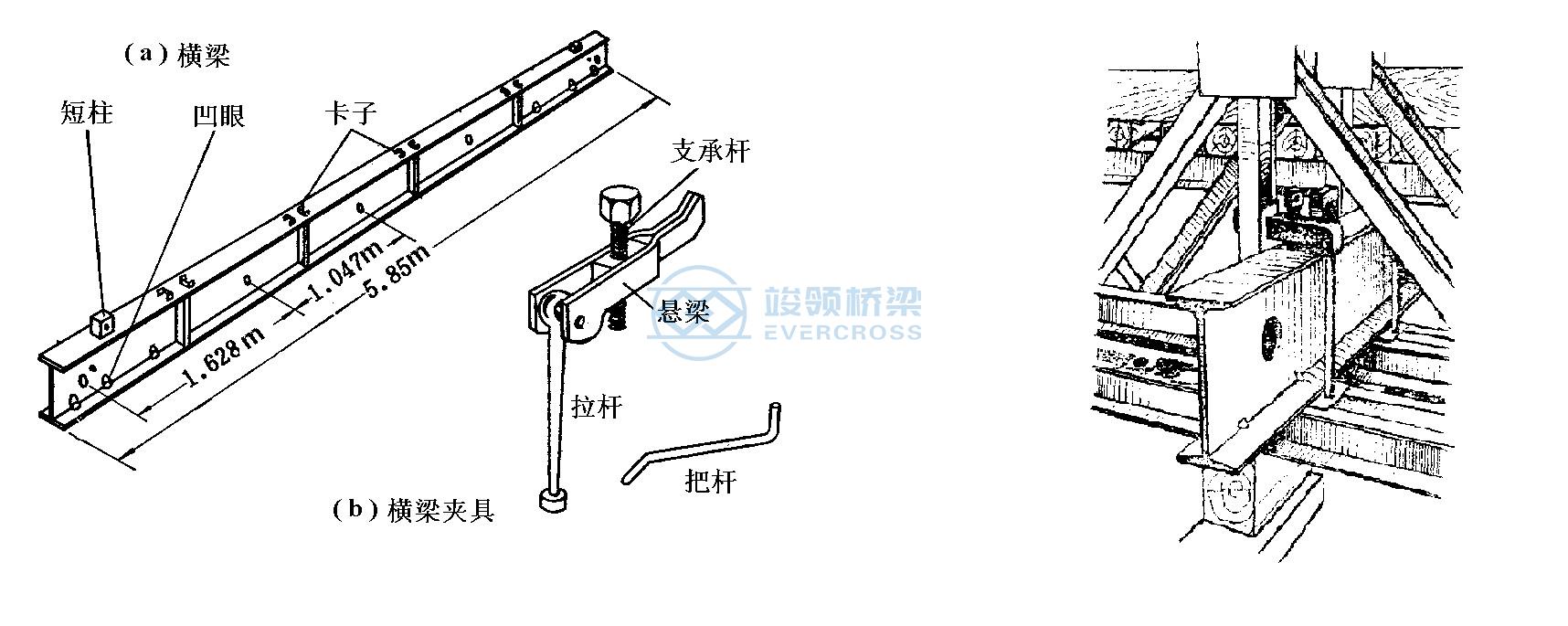

图1 横梁与横梁夹具                                  图2 用横梁夹具固定横梁
